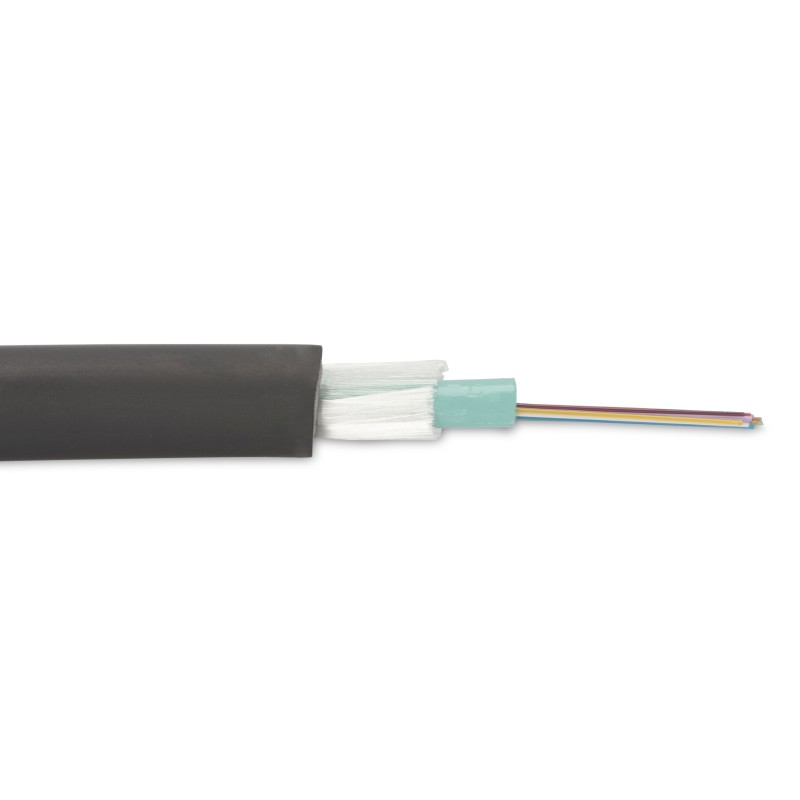

Kabel światłowodowy zewnętrzny SM 24 włókna 9/125 OS2 G652D, Fca PE, 1500N, czarny DK-B3924-O-SC-3

Opis ogólny
Zewnętrzny kabel światłowodowy A-DQ (ZN) B2Y 9/125μ OS2, CPR Fca, PE

Właściwości optyczne
• Typ włókna G.652D
• Średnica rdzenia 9.2±0.4 μm
• Średnica płaszcza 125 ±1μm
• Eliptyczność płaszcza ≤1.0 %
• Średnica powłoki akrylowej 245±5μm
• Niecentryczność rdzeń/płaszcz ≤0.6 μm
• Zerowa dyspersja 0.092 ps/nm2 x km
• Długość fali dla zerowej dyspersji 1300~1324 nm
• Długość fali odcięcia ≤1260 nm
• Tłumienie ≤0.36 dB/km @ 1310 nm
≤0.22 dB/km @ 1550 nm
≤0.25 dB/km @ 1625 nm

Właściwości mechaniczne
• Liczba włókien 24
• Kolor włókien niebieski, pomarańczowy, zielony, brązowy,
szary, biały, czerwony, czarny, żółty, fioletowy,
różowy, morski
• Liczba luźnych tub 1
• Ilość włókien w tubie 24
• Materiał powłoki zewnętrznej PE, odporny na UV, CPR Fca,

KARTA KATALOGOWA
DIGITUS® jest zastrzeżonym znakiem towarowym firmy ASSMANN. Zamieszczone zdjęcia mają charakter poglądowy. Faktyczny wygląd produktu może odbiegać od przedstawionego
na zdjęciach. Zastrzegamy sobie prawo do wprowadzania zmian w treści karty katalogowej bez wcześniejszego poinformowania. Nie ponosimy odpowiedzialności za błędy drukarskie.
www.assmann.pl | pl.assmann.shop
EN 50575:2014+A1:2016
• Średnica kabla (OD) 5.0±0.5 mm
• Max. siła ciągnienia 1500 N
• Odporność na zgniatanie 1000 N
• Promień gięcia kabla 20x OD - instalacja; 10x OD – praca
• Zakres temperatur podczas transportu i składowania -40 °C do +70 °C
• Zakres temperatur podczas instalacji -40 °C do +60 °C
• Zakres temperatur podczas pracy -40 °C do +70 °C
Zestawienie symboli produktów
DK-B3924-O-SC-3 Kabel światłowodowy zewnętrzny DIGITUS ze złączem SC 24 wł. SM
9/125 G652D, Fca, PE, 1500N, czarny, A-DQ (ZN) B2Y
